一、電動高溫球閥 產品概述
本公司的Q941M電動高溫球閥是使用密封材料為閥座，經同類產品聚四氟乙烯做密封的球閥，使用壽命較長。高溫型電動球閥具有性能穩定、密封好、磨擦力小、開關輕便、耐油、耐腐蝕、使用壽命較長等優點?！扒ぁ迸齐妱痈邷厍蜷y、結構長度采用國家相應標準，擴大了球閥使用范圍，高溫型電動球閥主要用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類介質。
|
|
|

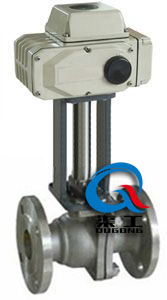

Q941M電動高溫球閥
|

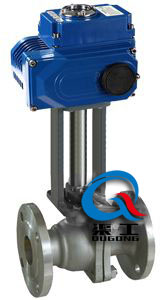

Q941M電動高溫球閥
|
二、電動高溫球閥 主要技術參數
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
|
|
閥體形式
|
兩段式鑄造球閥
|
|
連接形式
|
法蘭式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
密封填料
|
柔性石墨、金屬纏繞墊片
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%(可調)
|
|
可調范圍
|
250：1
|
350：1
|
|
配置執行機構
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
三、電動高溫球閥 執行器技術參數
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
50N·M～2000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附帶手柄操作
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
四、電動高溫球閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
閥座密封圈
|
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
|
|
填料
|
V型PTFE四氟填料、柔性石墨
|
五、電動高溫球閥 主要設計標準
|
設計與制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法蘭尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
結構長度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
檢驗與試驗
|
JB/T 9092、API 598、GB/T13927
|
六、電動高溫球閥 外形圖
|
|
|

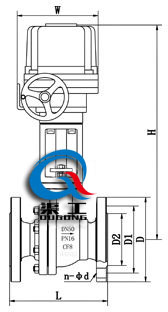

Q941M電動高溫球閥 (配HQ執行器)
|

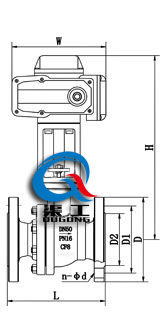

Q941M電動高溫球閥 (配HR執行器)
|
七、電動高溫球閥 安裝連接尺寸
|
型號
|
規格
|
尺寸
|
|
L
|
D
|
D 1
|
D 2
|
n-φd
|
H
|
b
|
|
GQ941H/M
|
15
|
130
|
95
|
65
|
45
|
4-14
|
85
|
14
|
|
20
|
150
|
105
|
75
|
55
|
4-14
|
95
|
16
|
|
25
|
160
|
115
|
85
|
65
|
4-14
|
103
|
16
|
|
32
|
180
|
135
|
100
|
78
|
4-18
|
105
|
18
|
|
40
|
200
|
145
|
110
|
85
|
4-18
|
120
|
18
|
|
50
|
230
|
160
|
125
|
100
|
4-18
|
195
|
20
|
|
65
|
290
|
180
|
145
|
120
|
4-18
|
195
|
20
|
|
80
|
310
|
195
|
160
|
135
|
8-18
|
215
|
22
|
|
100
|
350
|
215
|
180
|
155
|
8-18
|
253
|
24
|
八、電動高溫球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
