Q41N/Q61N手動高壓法蘭球閥
一、高壓鍛鋼球閥 產品概述
本公司的Q41N/Q61N高壓鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的特征，因而在設計時考慮了其承受管道應力的能力，以及耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有。鍛鋼法蘭球閥操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣-液聯動，電-液聯動，以及其它控制形式。高壓鍛鋼球閥主要特點如下：
1、雙截?cái)嗪团欧拧?、解壓。3、密封好。4、防火設計。5、清掃管道。6、緊急密封。7、高壓閥門。8、閥蓋組合密封。9、排污。10、接長閥桿。11、承受管道應力好。
有些鍛鋼高壓球閥閥體上標有箭頭，如果沒有附帶英文FIOW字跡，則為密封座作用方向，不作為介質流向參考，閥門自泄方向相反。通常情況下，雙閥座密封的球閥具有雙向流向。
|
|
|---|---|

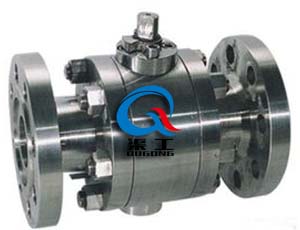

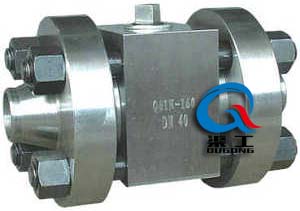

| Q61N高壓鍛鋼球閥 (焊接式) | Q41N高壓鍛鋼球閥 (高壓法蘭球閥) |
二、高壓鍛鋼球閥 產品用途
固定鍛鋼法蘭球閥適用于Class 150～600Lb，工作溫度<150℃的長輸管線和一般工業管線，其耐惡劣環境性等的設計均已進行綜合考慮，適用于水、油品、蒸汽等介質。
1、閥門中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓，卸壓后閥座自動復位。
2、當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形成金屬對金屬接觸，達到暫時密封作用，阻止了火災進一步擴大，符合API 6FA的規定。
3、填料壓蓋部位密封采用PTFR填料和0形密封圈雙重密封圈，較適用于氣體介質，填料裝在填料盤內，可采用摩擦系統低的新型SF型自潤滑滑動軸襯，減低操作力矩。
三、高壓鍛鋼球閥 設計規范
| 設計與制造 | GB12237、API 6D |
|---|---|
| 結構長度 | GB12221、ANSI B16.10 |
| 法蘭連接 | JB/T79、GB9112-9131 ANSI B 16.25 |
| 壓力溫度等級 | ANSI B16.34 E101 |
| 試驗與檢驗 | API598 E101 |
四、高壓鍛鋼球閥 主要外形尺寸圖
|
|
|---|---|

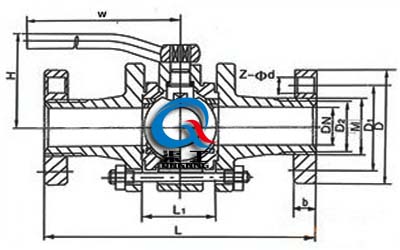

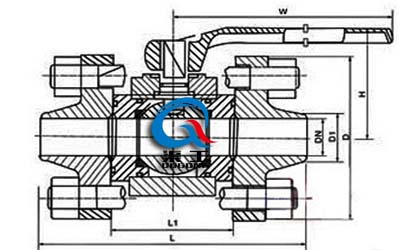

| 高壓鍛鋼球閥 (鍛鋼焊接球閥) | 高壓鍛鋼球閥 (鍛鋼法蘭球閥) |
五、高壓鍛鋼球閥 外形連接尺寸
PN16MPa連接尺寸
| 產品型號Type | 公稱通徑DN | PN16.0/32.0MPa | wt(kg) | ||
|---|---|---|---|---|---|
| L | H | W | |||
|
Q61F-320 Q61N-320 |
10 | 150 | 58 | 220 | 4 |
| 15 | 170 | 62 | 220 | 4 | |
| 20 | 191 | 75 | 250 | 6.5 | |
| 25 | 205 | 80 | 250 | 8 | |
| 32 | 230 | 96 | 300 | 16 | |
| 40 | 260 | 111 | 400 | 22.5 | |
| 50 | 330 | 128 | 400 | 35 | |
| 65 | 360 | 180 | 500 | 44 | |
| 80 | 380 | 200 | 600 | 78 | |
| 100 | 430 | 245 | 800 | 120 | |
PN32MPa連接尺寸
| 產品型號Type | 公稱通徑DN | PN16.0/32.0MPa | wt(kg) | ||
|---|---|---|---|---|---|
| L | H | W | |||
|
Q61F-320 Q61N-320 |
10 | 150 | 211 | 255 | 12 |
| 15 | 170 | 293 | 348 | 18 | |
| 20 | 191 | 297 | 348 | 20 | |
| 25 | 205 | 303 | 348 | 22 | |
| 32 | 230 | 456 | 520 | 40 | |
| 40 | 260 | 463 | 520 | 49 | |
| 50 | 330 | 478 | 520 | 61 | |
| 65 | 360 | 180 | 500 | - | |
| 80 | 380 | 200 | 600 | - | |
| 100 | 430 | 245 | 800 | - | |
六、高壓鍛鋼球閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
