Z45W鑄鐵暗桿閘閥
一、手動鑄鐵閘閥 產品特點及用途
（1）結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
（2）密封面采用不銹鋼和硬質合金，使用時間長。
（3）采用柔性石墨填料、密封優良，操作輕便。
（4）驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
（5）主要適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
|
|
|

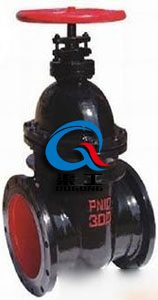

Z45W鑄鐵暗桿閘閥
|

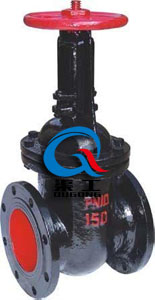

Z41W鑄鐵暗桿閘閥
|
二、手動鑄鐵閘閥 主要應用規范
|
設計制造
|
按GB/T12234-89的規定
|
|
結構長度
|
按GB/T12221-89的規定
|
|
法蘭面尺寸
|
按JB79 GB/T9112-9131的規定
|
|
檢查與試驗
|
按JB/T9092-99 GB/T13927-92的規定
|
|
傳動方式
|
手動、電動、齒輪傳動
|
三、手動鑄鐵閘閥 主要技術參數
|
型號
|
公稱壓力MPa
|
試驗壓力MPa
|
工作溫度
|
使用介質
|
|
密封
|
強度
|
|
Z45H-10、Z41H-10
|
1.0
|
1.1
|
1.5
|
≤200℃
|
水、蒸汽、油
|
|
Z45T-10、Z41T-10
|
|
Z45W-10、Z41W-10
|
≤100℃
|
油品、煤氣
|
四、手動鑄鐵閘閥 主要零件材料
|
型號
|
閥體、閥蓋、閘板
|
閘板
|
密封圈
|
閥桿螺母
|
閥 桿
|
填 料
|
|
Z45H-10、Z41H-10
|
灰鑄鐵、鑄 鋼
|
碳鋼+合金鋼
|
不銹鋼、合金鋼
|
青銅
|
碳鋼、不銹鋼
|
浸油石棉盤根
|
|
Z45T-10、Z41T-10
|
灰鑄鐵
|
灰鑄鐵
|
黃銅
|
碳鋼
|
|
Z45W-10、Z41W-10
|
灰鑄鐵
|
灰鑄鐵+黃銅
|
黃銅
|
碳鋼、黃銅
|
五、手動鑄鐵閘閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
