SF雙金屬片式蒸汽疏水閥
1、排空氣和水：輸送管線的壓力或重力使閥打開，排去空氣和水，縮短升溫時間。
2、阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化。因此，在其壓力范圍內都可以工作。
3、排放冷凝水：冷凝水逐步減少了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水順暢排放。
4、起止回閥作用：閥球能在管線產生回流時，關閉排放孔，不需要附加裝置。
|
|
|
SF雙金屬片式蒸汽疏水閥 (法蘭式)
|
SF雙金屬片式蒸汽疏水閥 (螺紋式)
|
二、雙金屬片式蒸汽疏水閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
碳鋼
|
|
閥蓋
|
碳鋼
|
|
墊片
|
F304柔性石墨
|
|
閥芯組件
|
不銹鋼
|
|
排放孔密封面
|
堆焊硬質合金
|
|
過濾網
|
不銹鋼
|

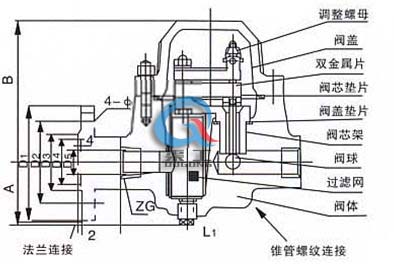

三、雙金屬片式蒸汽疏水閥 尺寸圖
|
|
SF雙金屬片式蒸汽疏水閥 (法蘭式)
|
四、雙金屬片式蒸汽疏水閥 主要連接尺寸
|
產品型號
|
公稱通徑DN(mm)
|
尺 寸 (mm)
|
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-фd
|
|
SF-1/2/3-GF
|
15
|
230
|
180
|
95
|
65
|
45
|
14
|
2
|
4-ф14
|
|
20
|
230
|
180
|
105
|
75
|
55
|
14
|
2
|
4-ф14
|
|
25
|
230
|
185
|
115
|
85
|
65
|
14
|
2
|
4-ф14
|
|
32
|
250
|
195
|
135
|
100
|
78
|
16
|
2
|
4-ф18
|
|
40
|
250
|
200
|
145
|
110
|
85
|
16
|
2
|
4-ф18
|
|
50
|
250
|
208
|
160
|
125
|
100
|
16
|
2
|
4-ф18
|
|
TSF-1/2/3-GF
|
15
|
210
|
140
|
95
|
65
|
45
|
14
|
2
|
4-ф14
|
|
20
|
210
|
145
|
105
|
75
|
55
|
14
|
2
|
4-ф14
|
|
25
|
210
|
150
|
115
|
85
|
65
|
14
|
2
|
4-ф14
|
五、雙金屬片式蒸汽疏水閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的雙金屬片式蒸汽疏水閥型號，請按型號直接向我司銷售部訂購；
