一、二通全銅旋塞閥 產品概述
X43T二通全銅旋塞閥是一種直通閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可阻止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。二通全銅旋塞閥的另一個重要特性是它易于適應多通道結構一個閥可以獲得兩個、三個，四個不同的流道。這樣可以簡化管道系統(tǒng)的設計、減少閥門用量以及設備中需要的一些連接配件。二通全銅旋塞閥適用范圍城建、化工、冶金、石油、食品、飲料。
|
|
|---|---|

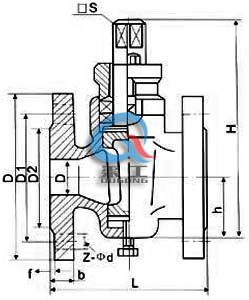

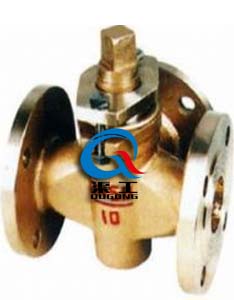

| X43T二通全銅旋塞閥 | X43T二通全銅旋塞閥 (尺寸圖) |
二、二通全銅旋塞閥 主要性能規(guī)范
| 型號 |
公稱壓力 PN（MPa） |
試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
|---|---|---|---|---|---|
| 殼體 | 密封 | ||||
| X43W-10T | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
三、二通全銅旋塞閥 主要零件材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
|---|---|---|---|---|
| X43W-10T | 鑄銅 | 鑄銅 | 鑄銅 |
油浸石棉盤根 柔性石墨 |
四、二通全銅旋塞閥 主要連接尺寸
| 型號 |
公稱通徑 DN（mm） |
尺寸（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | f | b | z-φd | □s | h | H | ||
| X43W-10T | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 14 | 26 | 99 |
| 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 14 | 34 | 124 | |
| 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 17 | 38 | 133 | |
| 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 18 | 45 | 152 | |
| 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 | |
| 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 4 | 30 | 12-φ23 | 100 | 263 | 760 | |
五、二通全銅旋塞閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的二通全銅旋塞閥型號，請按型號直接向我司訂購；
