一、襯氟放料閥 產品概述
(一)、襯氟放料閥適用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的溫度下限為-29℃，溫度上限為425℃)。襯氟放料閥使用介質如顆粒、油品、紙漿、二氧化碳、氣(不銹鋼材質的使用溫度下限為-100℃，使用溫度上限為232℃)。襯氟放料閥嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度＞150℃濃度＞30%)。
(二)、不銹鋼的一般工作溫度：≤150℃
(三)、壓力范圍：0.6~2.5MPa
(四)、通徑范圍：25~250mm
|
|
|

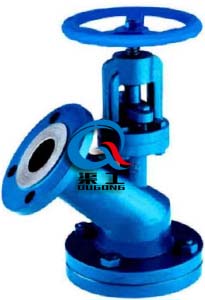

FL41F46襯氟放料閥
|

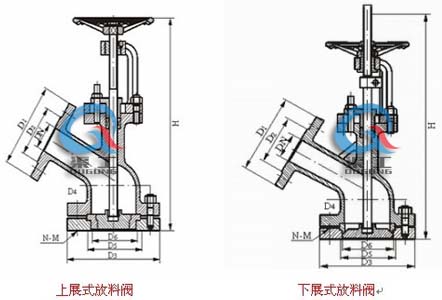

FL41F46襯氟放料閥 結構尺寸圖
|
二、襯氟放料閥 主要零件材料
|
零件名稱
|
ZG1Cr18 Ni9Ti系列
|
ZG00Cr18 Ni10系列
|
ZG1Cr18 Ni12MO 2 Ti系列
|
ZG00Cr17Ni14MO 2 系列
|
WCB系列
|
|
閥體/閥蓋
|
ZG1Cr18 Ni9Ti
|
ZG00Cr18 Ni10
|
ZG1Cr18 Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
閥桿
|
ZG1Cr18 Ni9Ti
|
ZG00Cr18 Ni10
|
ZG1Cr18 Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
閥瓣
|
ZG1Cr18 Ni9Ti
|
ZG00Cr18 Ni10
|
ZG1Cr18 Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
墊片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
螺柱
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18 Ni9Ti
|
1Cr18 Ni9Ti
|
1Cr18 Ni9Ti
|
1Cr18 Ni9Ti
|
45
|
三、襯氟放料閥 主要零件材料
|
DN
|
上法蘭
|
上法蘭
|
下法蘭
|
密封座
|
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
|
25
|
115
|
80
|
115
|
85
|
/
|
/
|
|
32
|
135
|
100
|
135
|
100
|
/
|
/
|
|
40
|
145
|
110
|
145
|
110
|
80
|
60
|
|
50
|
165
|
125
|
160
|
125
|
85
|
70
|
|
65
|
180
|
145
|
180
|
145
|
130
|
85
|
|
80
|
195
|
160
|
195
|
160
|
135
|
95
|
|
100
|
215
|
180
|
215
|
180
|
160
|
130
|
|
125
|
245
|
210
|
245
|
210
|
160
|
140
|
|
150
|
280
|
240
|
280
|
240
|
185
|
165
|
|
200
|
335
|
295
|
335
|
295
|
/
|
/
|
四、襯氟放料閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的FL41F46襯氟放料閥產品型號，請按型號直接向我司訂購；
