一、自力式壓差調節閥 產品概述
本公司的ZYC型自力式壓差控制閥，是不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動除去管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，可以讓系統穩定運行。自力式壓差控制閥適用于分戶計量或自動控制系統中。
|
|
|

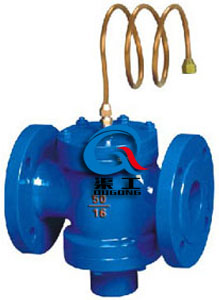

ZYC自力式壓差控制閥
|

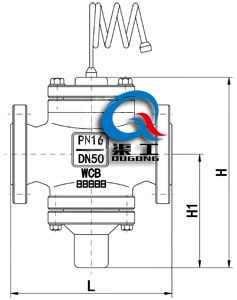

ZYC自力式壓差控制閥 (尺寸圖)
|
二、自力式壓差調節閥 產品特點
自力式壓差控制閥為雙閥瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系統中，恒定被控系統的壓差，并有以下的特點：
1、恒定被控系統壓差；
2、支持被控系統自主調節；免除外網壓差波動對被控系統的影響；
3、采用膜片，理論誤差為零，且能承受0.8MPa的壓差；
4、采用無級調壓結構，控制壓差可調比可達25：1；
5、當被控系統無自主調節時，該閥即具備了自力式流量控制閥的功能，設定流量的方法：
a、調節控制壓差的大??；
b、調節被控系統阻力的大小；
6、具備除去堵塞的功能，當控制壓差達到上限時，閥門為全開狀態，堵塞在雙閥瓣處的污物會在介質壓力下除干凈，方法是將導壓管端的球閥關閉3－5分鐘。
7、控制壓差精度±5；
三、自力式壓差調節閥 主要技術參數
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
公稱壓力
|
PN1.0、1.6 MPa
|
|
閥體形式
|
直通鑄造閥
|
|
法蘭標準
|
ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)
|
|
連接形式
|
法蘭(FF RF RTJ)、螺紋(適用于1″以內)
|
|
介質溫度
|
0～150℃
|
|
工作壓差范圍
|
0.02～0.3MPa
|
|
控制壓差設定值
|
0.02MPa
|
|
控制壓差可調范圍
|
0.02～0.3MPa
|
|
導壓管長度
|
1.6m
|
|
導壓管連接端尺寸
|
1/2"管螺紋
|
四、自力式壓差調節閥 主要零件材料
|
底蓋
|
鑄鐵、球墨鑄鐵、鑄鋼
|
|
彈簧
|
65Mn/60Si2Mn
|
|
閥體
|
鑄鐵、球墨鑄鐵、鑄鋼
|
|
閥座
|
2Cr13、304
|
|
閥芯、閥桿
|
2Cr13、304
|
|
密封墊片
|
柔性石墨、聚四氟乙烯
|
|
上蓋
|
鑄鐵、球墨鑄鐵、鑄鋼
|
六、自力式壓差調節閥 主要外形尺寸
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
100
|
110
|
115
|
130
|
200
|
215
|
230
|
275
|
290
|
310
|
350
|
428
|
480
|
650
|
700
|
|
H
|
130
|
145
|
160
|
174
|
220
|
240
|
300
|
310
|
375
|
455
|
545
|
6255
|
720
|
775
|
960
|
|
H1
|
58
|
63
|
74
|
99
|
133
|
140
|
189
|
176
|
224
|
290
|
347
|
399
|
431
|
459
|
595
|
|
Kvs(m3/h)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
