一、氣動疏水調節閥 產品概述
本公司的ZMQSY系列氣動疏水調節閥是針對熱電廠設備疏水的蒸汽疏水閥，氣動疏水調節閥接近直線的流通設計，減小流阻，二次節流原理，減少?zèng)_蝕，增加壽命。氣動疏水閥閥芯、閥座采用整體硬質合金，關閉內漏≤VI級，可拆卸中腔密封設計，避開外漏，檢修方便等特點，還可在易燃，易爆場合使用， 根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此氣動疏水調節閥它主要應用于火電廠等行業的遠程控制。
|
|---|

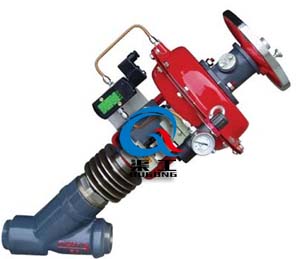

| ZMQSY氣動疏水調節閥 (薄膜執行器) |
二、氣動疏水調節閥 主要特點
1、閥門上部由閥蓋和填料箱組成，利于很開拆裝以及在原地維修。傾斜閥桿的構造和良好的流道形狀設計使介質近于直線的方式，閥門具有良好的Cv值，產生比其它形式閥門低的壓降。
2、閥門本體上以堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構緊湊。錐形密封面設計使較小的軸向力就可密封，能提供良好的密封和使用壽命。
3、采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成在閥體中腔導向的活塞式閥瓣，可以避開因多種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過。這些特點使該閥門很適用于電站蒸汽“排放”和“疏水”系統。
4、閥瓣密封面堆焊硬質合金，該合金具有良好的機械特性，抗磨損，耐沖蝕，可保持閥門的使用壽命。
5、閥桿填料采用的特種填料，能起到良好的防漏作用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配。
三、氣動疏水調節閥 標準規范
| 零件名稱 | 材料 | ||
|---|---|---|---|
| 閥體 | 25+Stellite21 | 12Cr1MoV+Stellite21 | 0Cr17Ni12Mo2+Stellite21 |
| 閥瓣 | 25+Stellite21 | 12Cr1MoV+Stellite21 | Stellite21 |
| 閥桿 | 1Cr13 | 25Cr2Mo1V | 0Cr17Ni4Cu4Nb |
| 填料箱 | 25 | 12Cr1MoV | 0Cr17Ni12Mo2 |
| 壓板 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
| 填料 | 夾不銹鋼絲編織柔性石墨 | 夾不銹鋼絲編織柔性石墨 | 夾不銹鋼絲編織柔性石墨 |
| 填料墊 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
| 密封墊 | 夾316絲高目柔性石墨 | 夾316絲高目柔性石墨 | 夾316絲高目柔性石墨 |
