一、電動暗桿閘閥 產品概述
本公司的Z945T/W-10型電動暗桿閘閥采用多回轉電動裝置與鑄鐵閘閥閥體組成，驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。電動鑄鐵閘閥主要用于石油、化工、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。
|
|
|

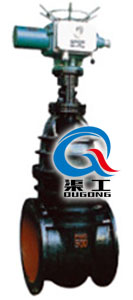

電動暗桿閘閥
|

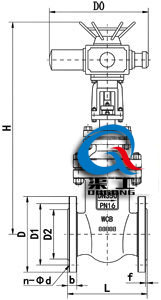

電動暗桿閘閥 (連接尺寸圖)
|
二、電動暗桿閘閥 產品特點
（1）電動暗桿閘閥適用于液、氣介質管路和設備，作為接通和斷流之用。
（2）電動暗桿閘閥在管路中主要作截流用，安裝不受流向限制。傳動方式采用電動，啟閉時可傳遞較大的力矩，大大減少了啟閉強度。
（3）電動暗桿閘閥具有強度高、剛性好、使用時間長、性能穩定等特點。
三、電動暗桿閘閥 主要零件材料
|
零件名稱
|
Z945T-10(黃銅密封)
|
Z945W-10(本體密封)
|
|
閥體、閥蓋
|
灰鑄鐵
|
灰鑄鐵
|
|
閘 板
|
灰鑄鐵＋黃銅
|
灰鑄鐵
|
|
閥 桿
|
碳鋼(銅)
|
碳鋼(銅)
|
|
閥桿螺母
|
青銅（球鐵）
|
青銅（球鐵）
|
四、電動暗桿閘閥 主要設計標準
|
設計制造
|
JB/T 8691-98
|
|
結構長度
|
GB/T 15188.2-94
|
|
法蘭連接尺寸
|
GB/T 9113-2000
|
|
閥門檢查和試驗
|
GB/T 13927-92
|
五、電動暗桿閘閥 主要性能規范
|
產品型號
|
公稱壓力 （MPa）
|
強度試驗（MPa）
|
密封試驗（MPa）
|
適用溫度 （℃）
|
適用介質
|
|
Z945T-10
|
1.0
|
1.5
|
1.1
|
≤100
|
蒸氣、水、
|
|
Z945W-10
|
≤100
|
油品
|
六、電動暗桿閘閥 產品選型
|
型 號
|
公稱通徑
DN(㎜)
|
尺寸
|
重量(㎏
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-фd
|
H
|
H1
|
L1
|
L2
|
|
Z945T/W-10
|
100
|
229
|
215
|
180
|
155
|
22-3
|
8-ф18
|
757
|
594
|
161
|
391
|
88
|
|
125
|
254
|
245
|
210
|
185
|
24-3
|
8-ф18
|
802
|
639
|
161
|
391
|
10
|
|
150
|
267
|
280
|
240
|
210
|
24-3
|
8-ф23
|
843
|
680
|
161
|
391
|
122
|
|
200
|
330
|
335
|
295
|
265
|
26-3
|
8-ф23
|
993
|
830
|
161
|
391
|
178
|
|
250
|
380
|
390
|
350
|
320
|
28-3
|
12-ф23
|
1097
|
934
|
161
|
391
|
239
|
|
300
|
420
|
440
|
400
|
368
|
28-4
|
12-ф23
|
1194
|
1082
|
215
|
299
|
323
|
|
350
|
450
|
500
|
460
|
428
|
30-4
|
16-ф23
|
1269
|
1157
|
215
|
299
|
431
|
|
400
|
480
|
565
|
515
|
484
|
32-4
|
16-ф25
|
1445
|
1333
|
215
|
299
|
555
|
|
500
|
540
|
670
|
620
|
585
|
34-4
|
20-ф25
|
1658
|
1546
|
215
|
299
|
908
|
|
600
|
600
|
780
|
725
|
685
|
36-5
|
20-ф30
|
1758
|
1646
|
215
|
299
|
1148
|
|
700
|
660
|
895
|
840
|
800
|
40-5
|
24-ф30
|
1976
|
|
258
|
318
|
1800
|
|
800
|
720
|
1010
|
950
|
905
|
44-5
|
24-ф34
|
2136
|
|
258
|
318
|
2340
|
七、電動暗桿閘閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
