一、氣動漿液閘閥 產品概述
本公司的Z673X-6、10、16系列氣動漿液閘閥通過配用電磁閥等附件可以完成開、關兩位置的動作的自動控制。用戶可根據實際需要進行選擇。Z673X系列氣動漿液閥品種全。主體采用鑄鐵、鑄銅、不銹鋼等。通徑從DN50~DN1000。氣動漿液閘閥產品主要應用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。氣動漿液閘閥適合于造紙行業在管道上作調節和節流使用。
|
|---|

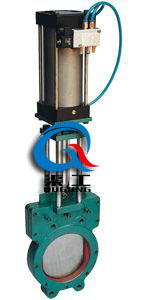

| 氣動漿液閥 |
二、氣動漿液閘閥 產品特點
（1）采用對夾式結構，體積小，重量輕。
（2）全敞開的通道，可以阻止介質在閥內沉積。
（3）新研制的U型封圈，可以保證閥門的良好密封性。
（4）閘板的外密封，則是通過嵌在閥內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
（5）流阻小。
（6）安裝維修方便。
三、氣動漿液閘閥 主要性能參數
| 公稱壓力PN(MPa) | 殼體試驗（MPa） | 密封試驗（MPa） | 工作溫度(℃) |
|---|---|---|---|
| 0.6 | 0.9 | 0.66 | -10～＋80℃ |
| 1.0 | 1.5 | 1.1 |
四、氣動漿液閘閥 設計標準
| 序號 | 零件名稱 | 材料 | 序號 | 零件名稱 | 材料 | 備注 |
| 1 | 閥體 | HT250 | 5 | 支架 |
注1：橡膠的牌號取決于介質和溫度。 2：閘板材質取決于介質成分。 |
|
| 2 | 密封圈 | 橡膠（注1） | 6 | 閥桿 | ||
| 3 | 閘板 | 不銹鋼（注2） | 7 | 螺母 | ZHMn58－2－2 | |
| 4 | 密封條 | 聚四氟乙烯 | 8 | 手輪 | QT40－17 |
五、氣動漿液閘閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
