彈性金屬硬密封蝶閥
一、手動三偏心蝶閥 產品概述
本公司的手動三偏心蝶閥系列產品亦可稱為彈性金屬硬密封蝶閥，系壽命較長、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構。彈性金屬硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此手動三偏心蝶閥被應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
|
|
|

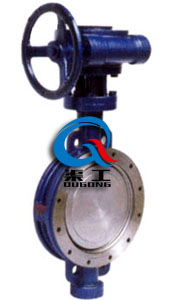

手動三偏心蝶閥(彈性金屬硬密封蝶閥)
|

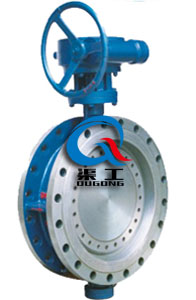

手動三偏心蝶閥(彈性金屬硬密封蝶閥)
|
二、手動三偏心蝶閥 產品特點
由于手動三偏心蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥具有密封性、耐腐蝕性。彈性金屬硬密封蝶閥其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能好，泄漏小。
3、耐高壓、耐腐蝕、不易磨損、使用壽命較長等。
三、手動三偏心蝶閥 采用標準
|
設計標準
|
國標系列
|
|
設計標準
|
GB/T12237
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-1992；JB/T9092-1999
|
四、手動三偏心蝶閥 主要技術參數
|
公稱通徑
|
DN（mm）
|
50～1200
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸氣、油品、酸類腐蝕性等。
|
|
驅動方式
|
手動、蝸輪傳動、氣動、電動
|
|
適用溫度
|
碳鋼：-29℃～600℃；不銹鋼：-40℃～600℃
|
五、手動三偏心蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
六、手動三偏心蝶閥 主要外形結構圖
|
|
|
手動三偏心蝶閥 （法蘭式）
|
手動三偏心蝶閥 （對夾式）
|
七、手動三偏心蝶閥 主要外形連接尺寸
|
公稱通徑
|
結構長度
|
外形尺寸
|
連接尺寸(標準值)
|
|
L
|
H
|
D343H
|
PN0.6MPa
|
PN1.0MPa
|
PN1.6MPa
|
|
毫米
|
英寸
|
法蘭
|
對夾
|
H1
|
A1
|
B1
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
|
50
|
2
|
108
|
43
|
112
|
350
|
180
|
200
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
21/2
|
112
|
46
|
115
|
370
|
180
|
200
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
3
|
114
|
64
|
120
|
380
|
180
|
200
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
4
|
127
|
64
|
138
|
420
|
180
|
200
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
5
|
140
|
70
|
164
|
460
|
180
|
200
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
6
|
140
|
76
|
175
|
555
|
270
|
280
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
8
|
152
|
89
|
208
|
605
|
270
|
280
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
10
|
165
|
114
|
243
|
680
|
270
|
280
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
12
|
178
|
114
|
283
|
800
|
380
|
420
|
400
|
395
|
12-22
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
14
|
190
|
127
|
310
|
835
|
380
|
420
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
|
400
|
16
|
216
|
140
|
340
|
915
|
450
|
470
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
|
450
|
18
|
222
|
152
|
380
|
960
|
480
|
490
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
|
500
|
20
|
229
|
152
|
410
|
1020
|
480
|
490
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
715
|
650
|
20-33
|
|
600
|
24
|
267
|
154
|
470
|
1225
|
480
|
490
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
|
700
|
28
|
292
|
165
|
550
|
1355
|
640
|
660
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
32
|
318
|
190
|
640
|
1470
|
640
|
660
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
|
900
|
36
|
330
|
203
|
710
|
1545
|
750
|
860
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
|
1000
|
40
|
410
|
216
|
770
|
1795
|
850
|
900
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
|
1200
|
48
|
470
|
254
|
890
|
1965
|
850
|
900
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
八、手動三偏心蝶閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
