蝶閥
D373蝸輪對夾式蝶閥
D373F/H對夾式硬密封蝶閥
一、蝸輪對夾式蝶閥 產品概述
本公司的蝸輪對夾式蝶閥屬于對夾式硬密封蝶閥。是采用一個“U”型不銹鋼密封圈，蝸輪對夾式蝶閥內部精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此對夾式硬密封蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。
|
|
|

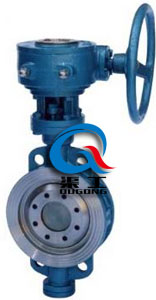

蝸輪對夾式蝶閥（鑄鋼材質）
|
對夾式硬密封蝶閥 (不銹鋼材質)
|
二、蝸輪對夾式蝶閥 產品特點
1、金屬硬密封蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、對夾式硬密封蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、蝸輪對夾式蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、對夾式硬密封蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、金屬硬密封蝶閥耐高溫、耐低溫、耐腐蝕性。
三、蝸輪對夾式蝶閥 采用標準
|
設計標準
|
GB/T12238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-1992；JB/T9092-1999
|
四、蝸輪對夾式蝶閥 主要技術參數
|
公稱通徑
|
DN（mm）
|
50～1200
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸氣、油品、酸類腐蝕性等。
|
|
驅動方式
|
手動、蝸輪傳動、氣動、電動
|
|
適用溫度
|
碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃
|
五、蝸輪對夾式蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
六、蝸輪對夾式蝶閥 主要外形結構圖
|
|
手動對夾蝶閥 (蝸輪傳動)
|
七、蝸輪對夾式蝶閥 主要外形連接尺寸
|
公稱通徑
|
外形尺寸
|
連接尺寸(標準值)
|
|
PN0.6MPa
|
PN1.0MPa
|
PN2.5MPa
|
PN40MPa
|
|
毫米
|
英寸
|
L
|
H
|
D1
|
Z-d
|
D1
|
Z-d
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
125
|
4-14
|
|
65
|
21/2
|
46
|
115
|
130
|
4-14
|
145
|
4-18
|
145
|
8-18
|
145
|
8-18
|
|
80
|
3
|
49
|
120
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
4
|
56
|
138
|
170
|
4-18
|
180
|
8-18
|
190
|
8-22
|
190
|
8-22
|
|
125
|
5
|
64
|
164
|
200
|
8-18
|
210
|
8-18
|
220
|
8-26
|
220
|
8-26
|
|
150
|
6
|
70
|
175
|
225
|
8-18
|
240
|
8-22
|
250
|
8-26
|
250
|
8-26
|
|
200
|
8
|
71
|
208
|
280
|
8-18
|
295
|
8-22
|
310
|
12-26
|
320
|
12-30
|
|
250
|
10
|
76
|
243
|
335
|
12-18
|
350
|
12-22
|
370
|
12-30
|
385
|
12-33
|
|
300
|
12
|
83
|
283
|
395
|
12-22
|
400
|
12-22
|
430
|
16-30
|
450
|
16-33
|
|
350
|
14
|
92
|
310
|
445
|
12-22
|
460
|
16-22
|
490
|
16-33
|
510
|
16-36
|
|
400
|
16
|
102
|
340
|
495
|
16-22
|
515
|
16-22
|
550
|
16-36
|
585
|
16-39
|
|
450
|
18
|
114
|
380
|
550
|
16-22
|
565
|
20-26
|
600
|
20-36
|
610
|
20-39
|
|
500
|
20
|
127
|
410
|
600
|
20-22
|
620
|
20-26
|
660
|
20-36
|
670
|
20-42
|
|
600
|
24
|
154
|
470
|
705
|
20-26
|
725
|
20-30
|
770
|
20-39
|
/
|
/
|
|
700
|
28
|
165
|
550
|
810
|
24-26
|
840
|
24-30
|
875
|
24-42
|
/
|
/
|
|
800
|
32
|
190
|
640
|
920
|
24-30
|
950
|
24-33
|
990
|
24-48
|
/
|
/
|
|
900
|
36
|
203
|
710
|
1020
|
24-30
|
1050
|
28-33
|
1090
|
28-48
|
/
|
/
|
|
1000
|
40
|
216
|
770
|
1120
|
28-30
|
1160
|
28-36
|
1210
|
28-56
|
/
|
/
|
|
1200
|
48
|
254
|
890
|
1340
|
32-33
|
1380
|
32-39
|
1420
|
32-56
|
/
|
/
|
八、蝸輪對夾式蝶閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
歡迎來電咨詢D373H對夾式硬密封蝶閥產品詳細信息.
?
