WJ41H波紋管密封截止閥
一、波紋管截止閥 產品概述
WJ41H波紋管截止閥主要應用于石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。 WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥適用于工作壓力 1.6~4.0MPa，工作溫度-29～350℃的石油、化工、化肥、電力行業等多種的工況上，切斷或接通調節管路介質。
|
|
|---|---|

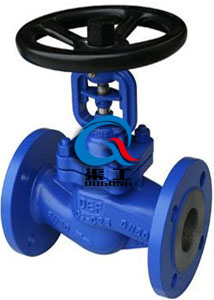

| WJ41H波紋管截止閥 (國標) | WJ41H波紋管截止閥 (德標) |
二、波紋管截止閥 產品特點
1、產品結構合理、密封好，雙重堅固耐用的波紋管密封設計（波紋管+填料），使閥桿泄漏小。減少流體損失，減低能源損失。
2、密封面堆焊Co基硬質合金、不易磨損、耐腐、抗摩擦性能好、使用壽命較長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，較直觀。
三、波紋管截止閥 技術規范
| 結構形式 | BB-BG-OS & Y |
|---|---|
| 驅動方式 | 手動 |
| 電動 | |
| 設計標準 | GB12235 |
| 結構長度 | GB12221 |
| 連接法蘭 | GB9113、JB/T79、HG20596 |
| 試驗和檢驗 | JB/T 9092、GB/T13927 |
四、波紋管截止閥 主要零件材料
| 序號 | 名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 2 | 閥瓣 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 3 | 軸銷 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 4 | 閥桿 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 5 | 波紋管組件 | 1Cr18Ni9Ti、304、316、304L、316L |
| 6 | 墊片 | 柔性石墨+不銹鋼、PTFE |
| 7 | 閥蓋 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 8 | 雙頭螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 9 | 六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 10 | 填料 | 柔性石墨 |
| 11 | 填料壓蓋 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 12 | 閥桿螺母 | 銅合金 |
| 13 | 手輪 | WCB、QT400-18 |
五、波紋管截止閥 主要外形圖
|
|---|

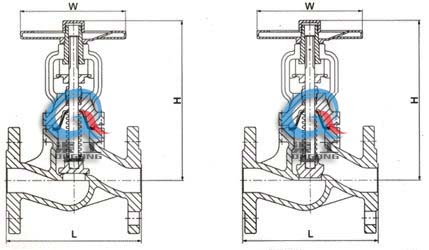

| WJ41H波紋管截止閥 (外形尺寸圖) |
六、波紋管截止閥 主要連接尺寸
| 型號 | GWJ41-16 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 壓力等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 5 | 5 | 5.5 | 11 | 13.5 | 19 | 26 | 36 | 46 | 74 | 102 | 168 | 270 | 420 | 620 |
七、波紋管截止閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
