一、高壓焊接止回閥 產品概述
本公司的H61Y高壓焊接止回閥適用于Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等多種工況的管路上。高壓焊接止回閥適用介質為：水、油品、蒸汽等。
|
|
|---|---|

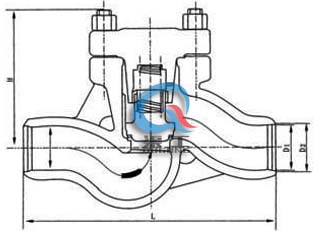

| H61Y高壓焊接止回閥 | H61Y高壓焊接止回閥 (尺寸圖) |
二、高壓焊接止回閥 結構特點
1、產品設計制造按ANSIB16.34、E101標準，可以和大部分設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為3.支管兩端為對焊連接，適應不同的接管要求。
4、閥門耐壓部件選用優良耐熱合金鋼制造，高溫性能好，承受壓力高。
5、閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐受磨損、耐受高溫，抗擦性能好、使用時間長。
6、閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
7、內裝式的銷軸結構，減小外泄漏點，使用方便。
三、高壓焊接止回閥 主要零件材料
| 型號 | 零件名稱 | ||||||
|---|---|---|---|---|---|---|---|
| 閥體 | 閥瓣 | 彈簧 | 浮動閥芯 | 填料 | 閥蓋 | 鎖緊螺母 | |
|
H61Y-200 H61Y-250 H61Y-300 |
碳鋼 | 碳鋼 | 彈簧鋼 | 不銹鋼 | 柔性石墨 | 碳鋼 | 碳素鋼 |
|
H61Y-P54100V H61Y-P57170V |
鉻鑰釩鋼 | 鉻鑰釩鋼 | 彈簧鋼 | 鉻鑰釩鋼 | 柔性石墨 | 鉻鑰釩鋼 | 鉻鑰鋼 |
四、高壓焊接止回閥 主要外形尺寸
| 公稱通徑 | 尺寸 | 配管外徑x壁厚 | 重量 | |||
|---|---|---|---|---|---|---|
| L | D | D1 | H | |||
| 65 | 430 | 110 | 67 | 330 | 89x11 | 39 |
| 80 | 470 | 130 | 84 | 340 | 108x14 | 75 |
| 100 | 560 | 165 | 101 | 370 | 133x16 | 148 |
| 125 | 650 | 185 | 124 | 390 | 168x22 | 180 |
| 150 | 730 | 220 | 164 | 400 | 195x15 | 340 |
| 175 | 900 | 240 | 187 | 428 | 219x16 | 400 |
| 200 | 950 | 260 | 200 | 518 | / | 603 |
五、高壓焊接止回閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
