一、德標卡套式旋塞閥 產品概述
本公司的DX343德標軟密封旋塞閥適用于公稱壓力1.6MPa～16.0Mpa，工作溫度-29～180℃的石油、化工、化肥、電力行業等多種工況的管路上，切斷或接通管路介質。德標軟密封旋塞閥的結構特點：
1、產品結構合理、密封優良、性能優良、造型美觀。
2、密封性是通過卡套四周的密封面來實現的，360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉動時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配?？蛇_(dá)到工程需要。
|
|
|
DX343德標卡套式旋塞閥
|
DX343德標卡套式旋塞閥 結構圖
|
二、德標卡套式旋塞閥 技術規范
|
結構形式
|
BC
|
|
驅動方式
|
手柄，蝸輪蝸桿傳動，氣動，電動
|
|
設計標準
|
API599，API6D
|
|
結構長度
|
DIN 3202F1
|
|
連接法蘭
|
DIN 2543-2549
|
|
試驗和檢驗
|
DIN3230
|
三、德標卡套式旋塞閥 產品性能
|
公稱壓力(MPa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
使用介質
|
|
1.6
|
2.4
|
1.76
|
≤180℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
|
10.0
|
15.0
|
11.0
|
|
16.0
|
24.0
|
17.6
|
四、德標卡套式旋塞閥 主要零件材料
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
|
|
2
|
卡套
|
PTFE
|
|
3
|
塞子
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
|
|
4
|
墊片
|
柔性石墨+不銹鋼
|
|
5
|
調整墊
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
|
|
6
|
閥蓋
|
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
|
|
7
|
調整螺栓
|
ASTM A193-B7,A320-B8,A193-B8M
|
|
8
|
六角螺母
|
ASTM A194-2H,A194-8,A194-8M
|
|
9
|
螺栓
|
ASTM A193-B7,A320-B8,A913-B8M
|
|
10
|
支架
|
Q235、WCB
|
|
11
|
蝸輪
|
|
五、德標卡套式旋塞閥 主要外形尺寸圖
|
|
|

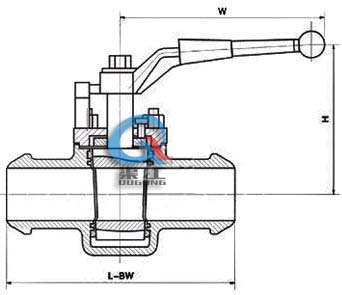

DX343德標卡套式旋塞閥 (焊接式)
|
DX343德標卡套式旋塞閥 (法蘭式)
|
六、德標卡套式旋塞閥 主要連接尺寸
|
型號
|
DX343-150LB
|
|
壓力等級
|
150LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
|
重量
|
8.5
|
9.5
|
10.5
|
12
|
14
|
18
|
22
|
26
|
40
|
60
|
70
|
130
|
219
|
381
|
570
|
注：四寸及以上為蝸輪操作4"
|
型號
|
DX343-300LB
|
|
壓力等級
|
300LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
|
重量
|
9.5
|
10.5
|
12
|
14
|
16
|
20
|
24
|
29
|
53
|
75
|
85
|
185
|
230
|
390
|
550
|
注:四寸及以上為蝸輪操作4"
七、德標卡套式旋塞閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的德標卡套式旋塞閥型號，請按型號直接向我司銷售部訂購。
3、當使用的場合常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
