G49J三通襯膠隔膜閥
一、三通無襯里隔膜閥 產品概述
G49W三通無襯里隔膜閥用于控制非腐蝕性或一般腐蝕性介質，閥內腔表面無襯里或覆有可供選擇的多種橡膠，適用于不同工作溫度和流體管路。
本閥適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0
|
|
|---|---|
| G49W三通無襯里隔膜閥 | G49J三通襯膠隔膜閥 |
二、三通無襯里隔膜閥 性能規范
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78
三、三通無襯里隔膜閥 主要零件材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
四、三通無襯里隔膜閥 測試
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
五、三通無襯里隔膜閥 結構特點
隔膜閥是一種形式的截止閥；
1、彈性密封的開閉件，可使沒有內漏；
2、流線型的流道，使得壓力損失??；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可替換，維護費用低；
6、襯里材料的多樣性，可適用于多種介質，并具有良好的耐腐蝕性。
六、三通無襯里隔膜閥 外形圖
|
|---|

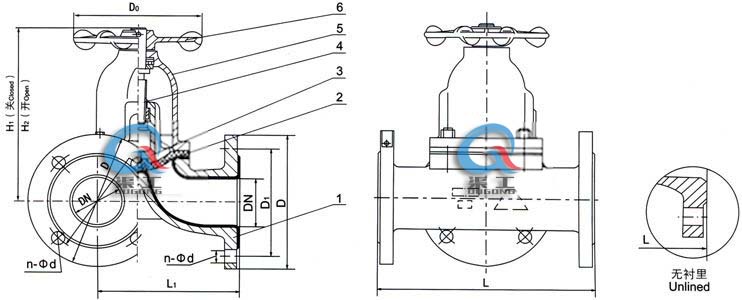

| G49W三通無襯里隔膜閥 尺寸圖 |
七、三通無襯里隔膜閥 主要外形尺寸
| DNmm | 公稱壓力MPa | 工作壓力MPa | L（mm） | D（mm） | D1（mm） | n-φd（mm） | F（mm） | H1（mm） | H2（mm） | D0（mm） | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1．0 | 1．0 | 160 | 96 | 115 | 85 | 4-14 | 108 | 120 | 66 | 5．5 |
| 32 | 180 | 118 | 135 | 100 | 4-18 | 138 | 157 | 96 | 8．5 | ||
| 40 | 200 | 135 | 145 | 110 | 4-18 | 147 | 167 | 96 | 12．5 | ||
| 50 | 230 | 150 | 160 | 125 | 4-18 | 167 | 192 | 96 | 17 | ||
| 65 | 290 | 182 | 180 | 145 | 4-18 | 194 | 229 | 165 | 24．5 | ||
| 80 | 310 | 210 | 195 | 160 | 4-18 | 212 | 252 | 230 | 33．5 |
八、三通無襯里隔膜閥 產品選型
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的三通無襯里隔膜閥產品型號，請按型號直接向我司訂購；
