一、ZHA/B氣動薄膜執行機構 產品概述
ZHA/B氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配?？烧{(diào)零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，ZHA/B氣動薄膜執行機構具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。ZHA/B氣動薄膜執行機構以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
|
|
ZHA/B氣動薄膜執行機構 標準型
|
二、ZHA/B氣動薄膜執行機構 主要零部件材料
ZHA型：正作用，當信號壓力增加時，閥桿部件向下移；
ZHB型：反作用，當信號壓力增加時，閥桿部件向上移。
|
機殼
|
A3
|
推桿
|
2Cr12
|
|
支架
|
HT200
|
軸套
|
復合聚四氟乙烯
|
|
膜片
|
丁睛橡膠夾增強滌綸織物
|
壓縮彈簧
|
60Si2Mn
|
三、ZHA/B氣動薄膜執行機構 主要性能指標
|
項目
|
帶定位器
|
不帶定位器
|
|
基本誤差％
|
≤±1
|
≤±4(輸出行程的百分?jǐn)?shù)表示)
|
|
回差％
|
≤1
|
≤2.5(輸出行程的百分?jǐn)?shù)表示)
|
|
死差％
|
≤0.4
|
≤2.5(輸出壓力范圍的百分?jǐn)?shù)表示)
|
|
額定行程偏差％
|
±2.5
|
|
始終點偏差％
|
±1.0
|
氣關式始點±5.0；氣開式始點±2.5、終點±5.0
|
|
工作壽命
|
不少于30萬次
|
四、ZHA/B氣動薄膜執行機構 安裝尺寸圖
|
|

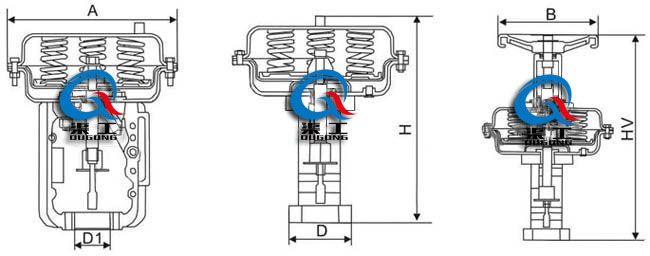

ZHA/B氣動薄膜執行機構 主要外形圖
|
五、ZHA/B氣動薄膜執行機構 主要連接尺寸
|
型號
|
主要尺寸
|
可配閥門 (mm)
|
重量(Kg)
|
|
D
|
D1
|
n×d
|
H
|
HV
|
A
|
B
|
|
ZHA/B22
|
60
|
101
|
4×10
|
300
|
-
|
288
|
-
|
DN10-DN20
|
15
|
|
ZHA/B23
|
60
|
101
|
4×10
|
321
|
-
|
288
|
-
|
DN25-DN32
|
17
|
|
ZHA/B34
|
74
|
124
|
4×14
|
437
|
-
|
360
|
-
|
DN50-DN100
|
25
|
|
ZHA/B45
|
95
|
152
|
4×14
|
542
|
-
|
470
|
-
|
DN125-DN200
|
46.5
|
|
ZHA/B56
|
100
|
190
|
4×18
|
740
|
-
|
579
|
-
|
DN250-DN400
|
107.5
|
|
ZHA/BA22
|
60
|
101
|
4×10
|
-
|
508
|
288
|
220
|
DN10-DN20
|
18
|
|
ZHA/BA23
|
60
|
101
|
4×10
|
-
|
551
|
288
|
220
|
DN25-DN32
|
20
|
|
ZHA/BA34
|
74
|
124
|
4×14
|
-
|
651
|
360
|
335
|
DN40-DN50
|
31
|
|
ZHA/BA45
|
95
|
254
|
4×14
|
|
771
|
470
|
335
|
DN125-DN200
|
56
|
|
ZHA/BA56
|
100
|
328
|
4×18
|
|
1061
|
579
|
350
|
DN250-DN400
|
124.5
|
六、ZHA/B氣動薄膜執行機構 技術參數
|
型號
|
膜片面積(cm2)
|
彈簧數量
|
上限行程
|
氣壓
|
上限推力(N)
|
|
ZH/ZHA22D
|
350
|
3～6
|
20
|
1.4
|
4800
|
|
ZH/ZHA22R
|
0
|
480
|
|
ZH/ZHA23R
|
350
|
3～6
|
30
|
1.4
|
5200
|
|
ZH/ZHA23D
|
0
|
920
|
|
ZH/ZHA34R
|
610
|
3～6
|
45
|
1.4
|
7800
|
|
ZH/ZHA34D
|
0
|
720
|
|
ZH/ZHA45R
|
1000
|
4～8
|
65
|
1.4
|
11000
|
|
ZH/ZHA45D
|
0
|
3840
|
|
ZH/ZHA56R
|
1300
|
4～7
|
110
|
1.4
|
15000
|
|
ZH/ZHA56D
|
0
|
5000
|
