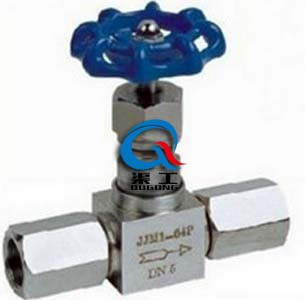

JJM1針型閥
|

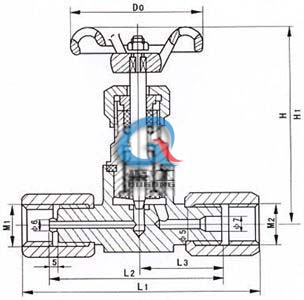

JJM1針型閥 (結構圖)
|
二、JJM1針型閥 主要零部件材料
|
零件名稱 Part name
|
JJM1-160-DN5
|
|
閥桿、閥蓋、螺栓 Body 、Bonnet、Bolt
|
鉻鎳不銹鋼 Cr. Ni Stainless steel
|
|
閥桿、閥瓣、密封墊 Stem、Disc、Gasket
|
不銹鋼 Stainless stee
|
|
填料 Packing
|
聚四氟乙稀，柔性石墨 PTFE，Soft graphite
|
|
墊片Gasket
|
橡膠石棉板Latex asbestos
|
|
手輪Handwheel
|
優質碳鋼High grade carbon steel
|
三、JJM1針型閥 主要性能規范
型號
|
公稱壓力PN (Mpa)
|
試驗壓力PS(Mpa)
|
工作壓力(Mpa)
|
工作溫度
|
適用介質
|
|
殼體
|
密封(液)
|
密封(氣)
|
|
JJM1-160-DN5
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤540℃
|
液化石油氣水，酸，蒸汽，油品等
|
|
C≤425℃
|
四、JJM1針型閥 主要外形尺寸
型號
Type
|
公稱直徑DN(mm)
|
尺寸 Dimension
|
重量Weight
|
|
L1
|
Do
|
L2
|
H
|
H1
|
L3
|
M2
|
M1
|
|
JJM1-160
|
5
|
116
|
65
|
85
|
98
|
105
|
40
|
M20×1.5
|
M20×1.5左
|
1.0
|
|
G1/2’ 右
|
五、JJM1針型閥 產品選型
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的JJM1針型閥產品型號，請按型號直接向我司訂購；
