一、400X流量控制閥 產品概述
400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。
400X流量控制閥利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。
400X流量控制閥主要用于高層建筑、生活區等供水管網系統及城市供水工程。
|
|
|
400X流量控制閥
|
結構圖 (1、小球閥 2、導閥 3、流量調節器 4、針閥)
|
二、400X流量控制閥 工作原理
當閥門從入口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，就可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。
三、400X流量控制閥 主要技術參數
|
公稱壓力(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
出口可調壓力(MPa)
|
壓力特性△P2P1
|
流量特性△P2P1
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
0.09-0.8
|
P2×8%
|
P2×15%
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
0.10-1.2
|
P2×10%
|
P2×20%
|
|
2.5
|
3.75
|
2.75
|
0.15-1.6
|
P2×12%
|
P2×25%
|
四、400X流量控制閥 主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座 閥盤
|
銅合金
|
|
密封圈 O型圈
|
丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
針型閥
|
銅合金
|
|
球閥
|
銅合金
|
|
浮球閥
|
銅合金
|
|
微型過濾器
|
不銹鋼
|

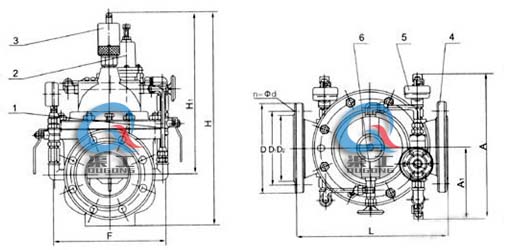

五、400X流量控制閥 外形結構圖
|
|
400X流量控制閥 外形結構圖
|
六、400X流量控制閥 外形尺寸
|
DN
|
L
|
A
|
A1
|
H
|
H1
|
F
|
Dmm
|
D1mm
|
D2mm
|
n-Φd
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
|
20
|
180
|
282
|
200
|
172
|
106
|
116
|
105
|
105
|
105
|
75
|
75
|
75
|
58
|
58
|
56
|
4-13.5
|
4-13.5
|
4-14
|
|
25
|
180
|
282
|
200
|
172
|
106
|
116
|
115
|
115
|
115
|
85
|
85
|
85
|
68
|
68
|
65
|
4-13.5
|
4-13.5
|
4-14
|
|
32
|
180
|
282
|
200
|
172
|
106
|
116
|
140
|
140
|
140
|
100
|
100
|
100
|
78
|
78
|
76
|
4-17.5
|
4-17.5
|
4-18
|
|
40
|
240
|
320
|
210
|
265
|
210
|
170
|
150
|
150
|
150
|
110
|
110
|
110
|
88
|
88
|
84
|
4-17.5
|
4-17.5
|
4-18
|
|
50
|
240
|
320
|
210
|
265
|
210
|
170
|
165
|
165
|
165
|
125
|
125
|
125
|
102
|
102
|
99
|
4-17.5
|
4-17.5
|
4-18
|
|
65
|
250
|
330
|
215
|
310
|
215
|
180
|
185
|
185
|
185
|
145
|
145
|
145
|
122
|
122
|
118
|
4-17.5
|
4-17.5
|
8-18
|
|
80
|
285
|
350
|
220
|
350
|
245
|
210
|
200
|
200
|
200
|
160
|
160
|
160
|
133
|
133
|
132
|
8-17.5
|
8-17.5
|
8-18
|
|
100
|
360
|
410
|
230
|
460
|
305
|
275
|
220
|
220
|
235
|
180
|
180
|
190
|
158
|
158
|
156
|
8-17.5
|
8-17.5
|
8-22
|
|
125
|
400
|
420
|
245
|
520
|
365
|
310
|
250
|
250
|
270
|
210
|
210
|
220
|
184
|
184
|
184
|
8-17.5
|
8-17.5
|
8-26
|
|
150
|
455
|
430
|
260
|
570
|
415
|
355
|
285
|
285
|
300
|
240
|
240
|
250
|
212
|
212
|
211
|
8-22
|
8-22
|
8-26
|
|
200
|
585
|
440
|
280
|
695
|
510
|
460
|
340
|
340
|
360
|
295
|
295
|
310
|
268
|
268
|
274
|
8-22
|
12-22
|
12-26
|
|
250
|
650
|
450
|
300
|
780
|
560
|
500
|
395
|
405
|
425
|
350
|
355
|
370
|
320
|
320
|
330
|
12-22
|
12-26
|
12-30
|
|
300
|
800
|
460
|
320
|
902
|
658
|
580
|
445
|
460
|
485
|
400
|
410
|
430
|
370
|
370
|
389
|
12-22
|
12-26
|
16-30
|
|
350
|
860
|
470
|
340
|
1025
|
696
|
640
|
505
|
520
|
555
|
460
|
470
|
490
|
430
|
430
|
448
|
16-22
|
16-26
|
16-33
|
|
400
|
960
|
480
|
360
|
1080
|
735
|
715
|
565
|
580
|
620
|
515
|
525
|
550
|
482
|
482
|
503
|
16-26
|
16-30
|
16-36
|
|
450
|
1075
|
530
|
395
|
1030
|
610
|
780
|
615
|
640
|
670
|
565
|
585
|
600
|
532
|
550
|
548
|
20-26
|
20-30
|
20-36
|
|
500
|
1075
|
580
|
420
|
1135
|
665
|
830
|
670
|
715
|
730
|
620
|
650
|
660
|
585
|
585
|
609
|
20-26
|
20-33
|
20-36
|
|
600
|
1230
|
600
|
445
|
1270
|
725
|
920
|
780
|
840
|
845
|
725
|
770
|
770
|
685
|
685
|
720
|
20-30
|
20-36
|
20-39
|
|
700
|
1650
|
730
|
495
|
1460
|
865
|
980
|
895
|
910
|
960
|
840
|
840
|
875
|
800
|
800
|
820
|
24-30
|
24-36
|
24-42
|
|
800
|
1750
|
830
|
530
|
1640
|
925
|
1050
|
1015
|
1025
|
1085
|
950
|
950
|
990
|
905
|
905
|
928
|
24-33
|
24-39
|
24-48
|

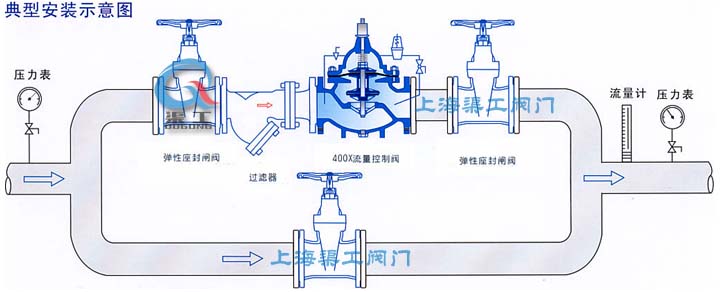

七、400X流量控制閥 安裝示意圖
八、400X流量控制閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
