一、HPC高壓籠式調節閥 產品概述
本公司引進的HPC高壓籠式調節閥是一種壓力平衡式的調節閥，閥結構緊湊，流體通道呈S流線型，壓降損失小、流量大，可調范圍大。HPC高壓籠式調節閥的泄漏量符合ANSI B16.104標準。氣動高壓籠式調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
|
|
|

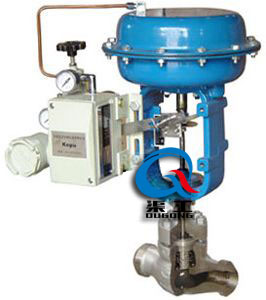

HPC高壓籠式調節閥
|
HPC高壓籠式調節閥 (結構圖)
|
二、HPC高壓籠式調節閥 主要技術參數
|
公稱通徑
|
40
|
50
|
65
|
100
|
150
|
200
|
250
|
300
|
|
閥體型式
|
直通鍛造球型閥
|
|
公稱壓力
|
ANSI 900、1500、2500；JIS 63K 注：DN250~300無ANSI 2500
|
|
連接型式
|
密封面型式
|
RF、RJ
|
|
法蘭標準
|
JIS B2201-1984、ANSI B16.5-1981
|
|
焊接標準
|
嵌接焊SW(40~80mm) 對接焊BW(80~300mm)
|
|
材料
|
鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等)
|
|
上閥蓋
|
常溫型
|
-5～+230℃
|
|
伸長I型
|
+230～+566℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
石棉編織填料、石墨填料
|
|
閥芯形式
|
帶組合密封圈或活塞環的壓力平衡式閥芯
|
|
流量特性
|
等百分比特性、線性特性
|
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
三、HPC高壓籠式調節閥 執行器技術參數
|
執行器型式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
80~240KPa(HA型)
|
|
供氣壓力
|
280~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
氣源接口
|
Rc1/4"(HA、VA型)、G3/8"(VP型)
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
四、HPC高壓籠式調節閥 主要性能指標
|
泄漏量
|
金屬閥座
|
ANSI：Class IV
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
可調范圍
|
50：1
|
